Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: HETECH
Orzecznictwo: ISO9001,ISO14001,ISO13485,IATF16949
Numer modelu: HC040IXA4077-F34
Warunki płatności i wysyłki
Minimalne zamówienie: 100 sztuk
Czas dostawy: 4-6 tygodni
Zasady płatności: T/T
Możliwość Supply: 50 tys./miesiąc
P/n: |
HC040IXA4077-F34 |
Wielkość: |
4" (IPS) |
Typ wyświetlacza: |
IPS |
Rozstrzygnięcie: |
720x720 |
Wymiar zarysu: |
110 (szer.) * 112,49 (wys.) * 7,7 (gł.) mm |
Obszar aktywny: |
φ101,52 |
Jasność: |
1400CD/m2 |
interfejs: |
40pinMIPI |
Kąt widzenia: |
85/85/85/85 |
Układ scalony sterownika: |
INL97O7 |
Temperatura pracy: |
-30-85 ℃ |
Temperatura przechowywania.: |
-30-85 ℃ |
Współczynnik kontrastu: |
1000 |
Współczynnik proporcji: |
1:1 |
Zastosowanie: |
na desce rozdzielczej naszych popularnych pojazdów i motocykli elektrycznych |
P/n: |
HC040IXA4077-F34 |
Wielkość: |
4" (IPS) |
Typ wyświetlacza: |
IPS |
Rozstrzygnięcie: |
720x720 |
Wymiar zarysu: |
110 (szer.) * 112,49 (wys.) * 7,7 (gł.) mm |
Obszar aktywny: |
φ101,52 |
Jasność: |
1400CD/m2 |
interfejs: |
40pinMIPI |
Kąt widzenia: |
85/85/85/85 |
Układ scalony sterownika: |
INL97O7 |
Temperatura pracy: |
-30-85 ℃ |
Temperatura przechowywania.: |
-30-85 ℃ |
Współczynnik kontrastu: |
1000 |
Współczynnik proporcji: |
1:1 |
Zastosowanie: |
na desce rozdzielczej naszych popularnych pojazdów i motocykli elektrycznych |
Opis produktu:

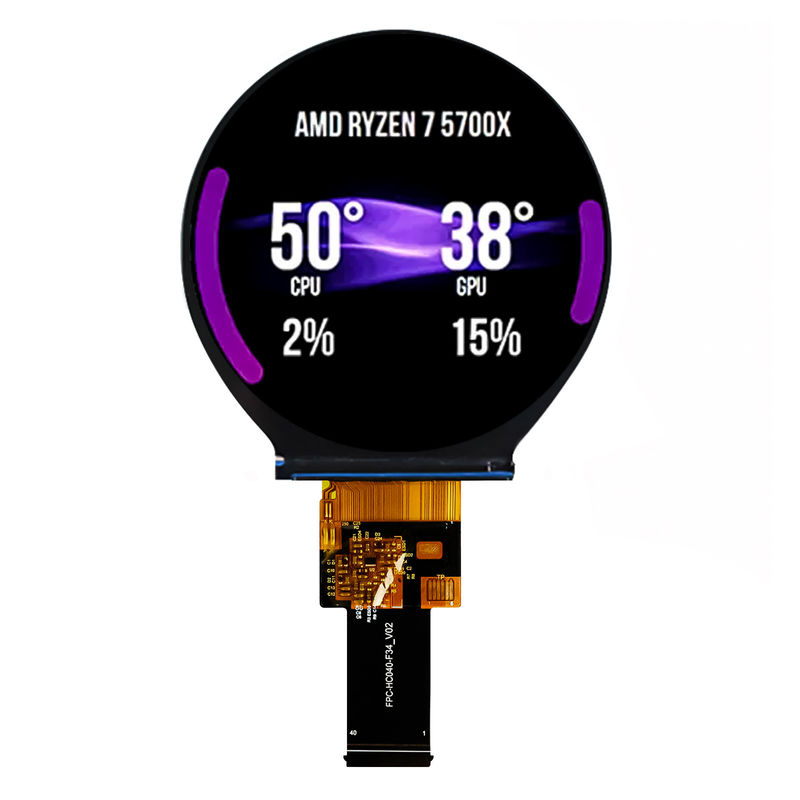

Doświadcz jasności wizualnej jak nigdy dotąd dzięki naszemu najnowocześniejszemu wyświetlaczowi HC040IXA4077-F34, 4-calowemu wyświetlaczowi o wymiarach 110mm*112.49mm*7.7mm daje niesamowicie jasne i żywe obrazy dzięki najnowocześniejszej technologii.Wyposażony w panel IPS, który zapewnia użytkownikom szeroki kąt widzenia, ludzie mogli zobaczyć wysokiej jakości obraz wyświetlany z dowolnego kąta.charakteryzuje się wysokim kontrastem 1200 i rozdzielczością 720 * 720 pikseli dla precyzyjnych i dokładnych szczegółów w wyświetleniu treści. Z wysoką jasnością 1400nits, czytelny w świetle słonecznym. Bezproblemowo zintegrowany z różnymi urządzeniami i projektami do wszechstronnego użytku,Może być to deska rozdzielcza naszych zwykłych pojazdów elektrycznych i motocykliDzięki jego istnieniu użytkownicy mogą bardziej intuicyjnie zrozumieć stan jazdy pojazdu.HC040IXA4077-F34 jest doskonałym wyświetlaczem do optymalizacji doświadczenia użytkownika i oferować niezrównane doświadczenie dla klientów.
Specyfikacja ogólna:
| P/N | HC040IXA4077-F34 |
| Wielkość | 4 cali |
| Typ wyświetlacza | Wymagania w zakresie bezpieczeństwa i bezpieczeństwa |
| Rozstrzygnięcie | 720*720 |
| Wymiar zarysu ((mm) | 110 ((W) * 112.49 ((H) * 7.7 ((D) mm |
| Obszar aktywny ((mm) | φ101.52 |
| Jasność ((cd/m2) | 1400 |
| kąt widzenia ((L/R/T/B) | 85/85/85/85 |
| Interfejs | 40pinMIPI |
| System sterowania | INL9707 |
| Temperatura działania | -30-85°C |
| Temperatura storga | -30-85°C |
| Stosunek kształtu | 1:1 |
| Wskaźnik kontrastu | 800:1 |
| Zastosowanie | tablicę rozdzielczą naszych powszechnych pojazdów elektrycznych i motocykli |
Przypisanie szpilki:
| Szpilka | Symbol |
| 1 | GND |
| 2 |
TP_VDD |
| 3 | TP_GND |
| 4 | TP_SDA |
| 5 | TP_SCL |
| 6 | TP_INT |
| 7 | TP_RST |
| 8 | GND |
| 9 | NC |
| 10 | NC ((VPP) |
| 11 | VCC2.8-3.3 |
| 12 | VCC2.8-3.3 |
| 13 | IOVCC |
| 14 | LCD_ID |
| 15 | PWM |
| 16 | TE_IN |
| 17 | RST_IN |
| 18 | GND |
| 19 | D3N |
| 20 | D3P |
| 21 | GND |
| 22 | Don |
| 23 | DOP |
| 24 | GND |
| 25 | CLKN |
| 26 | CLKP |
| 27 | GND |
| 28 | DIN |
| 29 | DIP |
| 30 | GND |
| 31 | D2N |
| 32 | D2P |
| 33 | GND |
| 34 | GND |
| 35 | LEDK |
| 36 | LEDK |
| 37 | LEDK |
| 38 | LEDA |
| 39 | LEDA |
| 40 | LEDA |
rysunki produktu:
Seria okrągłych wyświetlaczy LCD
|
Rozmiary ekranu LCD okrągłego
|
|||||||||||
| Gorąco przypomina:jeśli poniższe modele nie mogą spełnić Twoich wymagań, dostosowanie może być wykonane zgodnie z Twoimi specyficznymi wymaganiami, ale nie ogranicza się to do LCM,RTP,CTP,płyty kierowcy itp. | |||||||||||
| Nie, nie, nie. | Wielkość | Część nr. | Rodzaj LCD | Rozstrzygnięcie | Wymiar zarysu | Obszar aktywny | Interfejs | Wskaźnik kontrastu | Jasność | Temperatura pracy | Temperatura przechowywania |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 | 48.08*49.95*1.96mm | φ45,68 mm | 30pin MIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 | 56.18*59.71*2.3mm | φ53,28 mm | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 | 97.6*83.79*4.0 mm | 90.0*72.0 mm | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 | 97.6*83.79*4.0 mm | 90.0*72.0 mm | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 | 98.88*94.12*7.75mm | 890,74*83,51 mm | 40pin RGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4" | HC040IXA4077-F34 | IPS | 720*720 | 110*112,49*7,7 mm | φ101,52 mm | 40pin MIPI | 1000 | 1400 | -30~85°C | -30-85°C |
| 7 | 4" | HC040IXA4077-F35 | IPS | 720*720 | 110*112,49*7,7 mm | φ101,52 mm | 40pinLVDS | 1200 | 1000 | -30~80°C | -30-85°C |
Dostosowanie:
Częste pytania:
Czy mogę prosić o próbkę ekranu LCD?
A: Tak, witamy zamówienie próbki do testowania i sprawdzania jakości
Co z czasem realizacji?
A:Zazwyczaj 4~5 dni dla zamówień próbnych, jeśli towary są na magazynie, a 4~6 tygodni dla masowej produkcji (w zależności od ilości i produktu).
P3: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Wysyłka DHL, UPS, FedEx.
P4: Jak wykonać zamówienie na wyświetlacz LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P5: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P6: Jak postępować z wadliwym?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
B.Poza uszkodzeniami spowodowanymi przez czynniki ludzkie, w ciągu roku gwarancja od początku wysyłki.
Jeżeli istnieją szczególne warunki, czas gwarancji zostanie podany oddzielnie.
