Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: HETECH
Orzecznictwo: ISO9001,ISO14001,ISO13485,IATF16949
Numer modelu: HCCH210WV01A
Warunki płatności i wysyłki
Minimalne zamówienie: 100 sztuk
Czas dostawy: 4-6 tygodni
Zasady płatności: T/T
Możliwość Supply: 50 tys./miesiąc
P/n: |
HCCH210WV01A |
Wielkość: |
2,1" (IPS) |
Typ wyświetlacza: |
IPS |
Rozstrzygnięcie: |
480x480 |
Wymiar zarysu: |
56,18 (szer.) * 59,71 (wys.) * 2,3 (gł.) mm |
Obszar aktywny: |
φ53,28 mm |
Jasność: |
250cd/m2 |
interfejs: |
40pinSPI+RGB |
Kąt widzenia: |
85/85/85/85 |
Układ scalony sterownika: |
ST7701S |
Temperatura pracy: |
-20~70℃ |
Temperatura przechowywania.: |
-30~80℃ |
Współczynnik kontrastu: |
1000 |
Współczynnik proporcji: |
1:1 |
Zastosowanie: |
Urządzenia morskie, urządzenia IOT, zastosowania przemysłowe i medyczne |
P/n: |
HCCH210WV01A |
Wielkość: |
2,1" (IPS) |
Typ wyświetlacza: |
IPS |
Rozstrzygnięcie: |
480x480 |
Wymiar zarysu: |
56,18 (szer.) * 59,71 (wys.) * 2,3 (gł.) mm |
Obszar aktywny: |
φ53,28 mm |
Jasność: |
250cd/m2 |
interfejs: |
40pinSPI+RGB |
Kąt widzenia: |
85/85/85/85 |
Układ scalony sterownika: |
ST7701S |
Temperatura pracy: |
-20~70℃ |
Temperatura przechowywania.: |
-30~80℃ |
Współczynnik kontrastu: |
1000 |
Współczynnik proporcji: |
1:1 |
Zastosowanie: |
Urządzenia morskie, urządzenia IOT, zastosowania przemysłowe i medyczne |

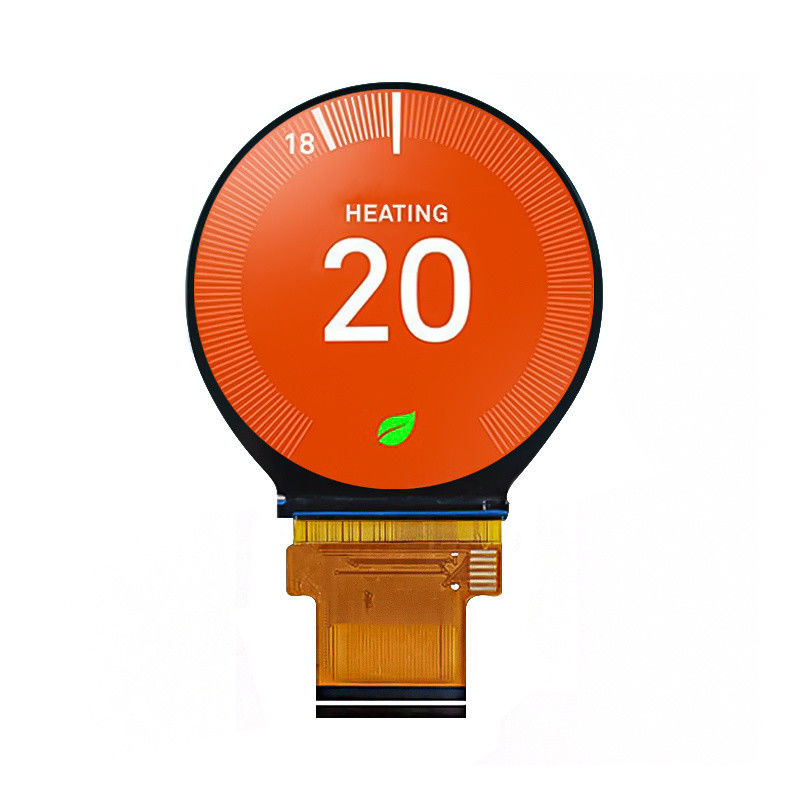

2.1 cala okrągły ekran LCD z 40pinSPI+RGB i ST7701S IC
Opis produktu:
HCCH210WV01Ajest 2.1 cala480x480Wyświetlacz LCD TFT o okrągłej rozdzielczości.okrągły kolor wyświetlacza jest40pinSPI+RGBłącza i wyposażone wST7701STen 2,1-calowy ekran IPS TFT LCD ma jasność 250 nitów.56.18 ((W) *59.71 ((H) *2.3 ((D) mmOkrągły wyświetlacz, mamy również standardowy pojemnościowy panel dotykowy.Moduł 2,1-calowego, kolorowego, okrągłego wyświetlacza IPS TFT posiada wszystkie okrągłe kąty widzenia i wysoki współczynnik kontrastu.Wykorzystanie w przemyśle i medycynie.
Specyfikacja ogólna:
| P/N | HCCH210WV01A |
| Wielkość | 2.1 cala |
| Tryb wyświetlania | IPS/przekaźnik/zwykle czarny |
| Rozstrzygnięcie | 480*480 |
| Wymiar zarysu ((mm) | 56.18 ((W) *59.71 ((H) *2.3 ((D) mm |
| Obszar aktywny ((mm) | φ53,28 mm |
| Jasność ((cd/m2) | 250 |
| kąt widzenia ((L/R/T/B) | 85/85/85/85 |
| Interfejs | 40pinSPI+RGB |
| System sterowania | ST7701S |
| Temperatura działania | -20~70°C |
| Temperatura storga | -30~80°C |
| Stosunek kształtu | 1:1 |
| Wskaźnik kontrastu | 1000 |
| Zastosowanie | Urządzenia morskie, urządzenia IoT, zastosowania przemysłowe i medyczne |
rysunki produktu:
Przypisanie szpilki:
Warunki jazdy światłem tylnym:
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie | Warunki badania |
| Napięcie dla podświetlenia LED | Vf | 3.0 | 3.2 | 3.5 | V | If=80mA |
| Prąd dla podświetlenia LED | Jeśli | - | 80 | - | mA | - |
| Czas trwania diody | - | - | 20000 | - | godziny | If=80mA |
Seria okrągłych wyświetlaczy LCD
|
Rozmiary ekranów LCD HTC-Round
|
|||||||||||
| Gorąco przypomina:jeśli poniższe modele nie mogą spełnić Twoich wymagań, dostosowanie może być wykonane zgodnie z Twoimi specyficznymi wymaganiami, ale nie ogranicza się to do LCM,RTP,CTP,płyty kierowcy itp. | |||||||||||
| Nie, nie, nie. | Wielkość | Część nr. | Rodzaj LCD | Rozstrzygnięcie |
Opis wymiar |
Obszar aktywny | Interfejs | Wskaźnik kontrastu | Jasność | Temperatura pracy | Temperatura przechowywania |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 |
48.08*49.95*1.96mm |
φ45,68 mm | 30pin MIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 |
56.18*59.71*2.3mm |
φ53,28 mm | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 |
97.6*83.79*4.0 mm |
90.0*72.0 mm | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 |
97.6*83.79*4.0 mm |
90.0*72.0 mm | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 |
98.88*94.12*7.75mm |
89.74*83.51 mm |
40pin RGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4" | HC040IXA4077-F34 | IPS | 720*720 |
110*112,49*7,7 mm |
φ101,52 mm | 40pin MIPI | 1000 | 1400 | -30~85°C | -30-85°C |
| 7 | 4" | HC040IXA4077-F35 | IPS | 720*720 |
110*112,49*7,7 mm |
φ101,52 mm | 40pinLVDS | 1200 | 1000 | -30~80°C | -30-85°C |
Dostosowanie:
Częste pytania:
Czy mogę prosić o próbkę ekranu LCD?
A: Tak, witamy zamówienie próbki do testowania i sprawdzania jakości
Co z czasem realizacji?
A:Zazwyczaj 4~5 dni dla zamówień próbnych, jeśli towary są na magazynie, a 4~6 tygodni dla masowej produkcji (w zależności od ilości i produktu).
P3: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Wysyłka DHL, UPS, FedEx.
P4: Jak wykonać zamówienie na wyświetlacz LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P5: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P6: Jak postępować z wadliwym?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
B.Poza uszkodzeniami spowodowanymi przez czynniki ludzkie, w ciągu roku gwarancja od początku wysyłki.
Jeżeli istnieją szczególne warunki, czas gwarancji zostanie podany oddzielnie.
